不銹鋼的耐熱性能是指高溫下不銹鋼仍能保持其優(yōu)良的物理機械性能，常用的耐熱不銹鋼有310S,309S,304H,316H,409L等不銹鋼材料。

碳對不銹鋼耐熱性的影響：碳在奧氏體不銹鋼中是強烈形成并穩(wěn)定奧氏體且擴大奧氏體區(qū)的元素。碳形成奧氏體的能力約為鎳的30倍，碳是一種間隙元素，通過固溶強化可顯著提高奧氏體不銹鋼的強度。碳還可提高奧氏體不銹鋼在高濃氯化物(如42%MgCl2沸騰溶液)中的耐應(yīng)力耐腐蝕的性能。

但是，在奧氏體不銹鋼中，碳常常被視為有害元素，這主要是由于在不銹鋼的耐蝕用途中的一些條件下(比如焊接或經(jīng)450~850℃加熱)，碳可與鋼中的鉻形成高鉻的Cr23C6型碳化合物從而導(dǎo)致局部鉻的貧化，使鋼的耐蝕性特別是耐晶間腐蝕性能下降。因此。60年代以來新發(fā)展的鉻鎳奧氏體不銹鋼大都是碳含量小于0.03%或0.02%超低碳型的，可以知道隨著碳含量降低，鋼的晶間腐蝕敏感性降低，當(dāng)碳含量低于0.02%才具有最明顯的效果，一些實驗還指出，碳還會增大鉻奧氏體不銹鋼的點腐蝕分傾向。由于碳的有害作用，不僅在奧氏體不銹鋼冶煉過程中應(yīng)按要求控制盡量低的碳含量，而且在隨后的熱、冷加工和熱處理等過程中也在防止不銹鋼表面增碳，避免鉻的碳化物析出。

耐腐蝕性當(dāng)鋼中鉻量原子數(shù)量不低于12.5%時，可使鋼的電極電位發(fā)生突變，由負(fù)電位升到正的電極電位。阻止電化學(xué)腐蝕。

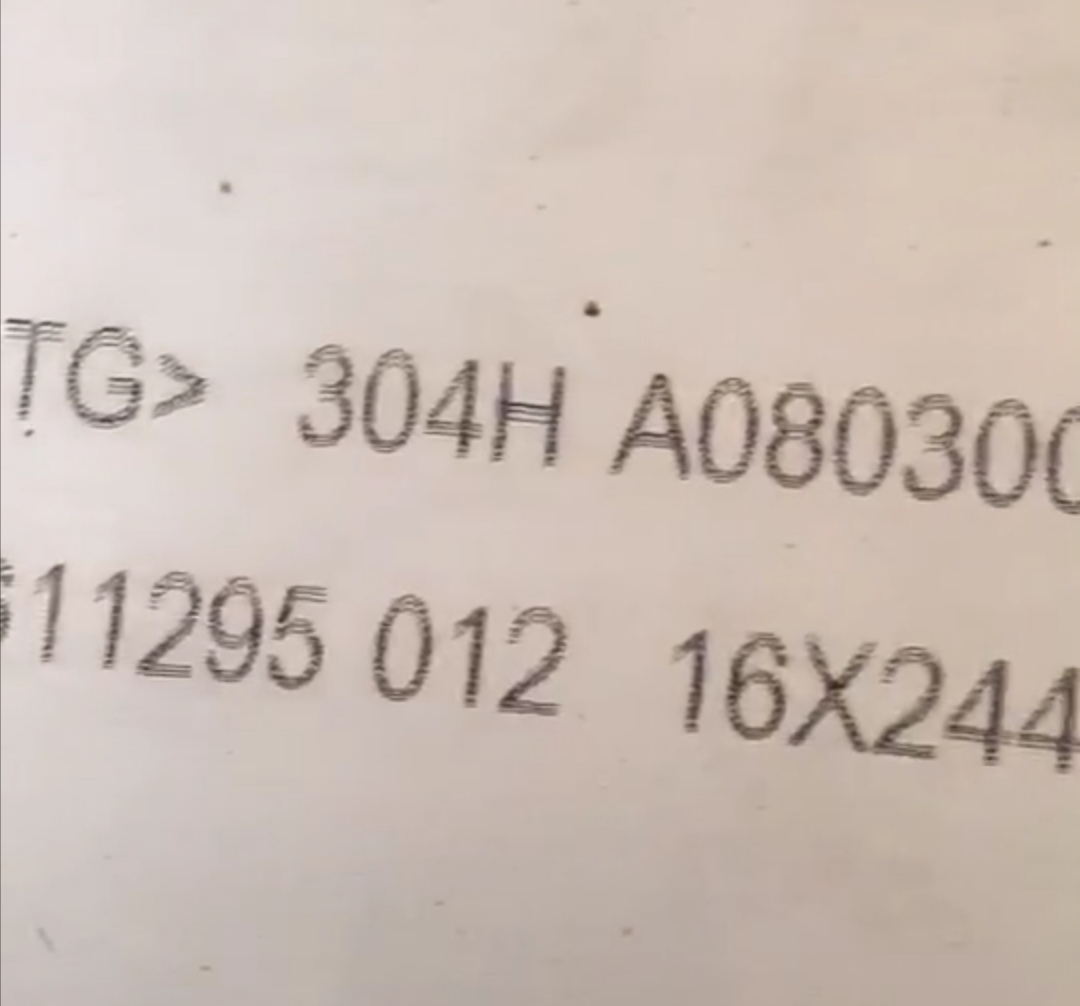

304H不銹鋼化學(xué)成份：
碳 C ：0.04-0.10    硅 Si：≤1.00   錳 Mn：≤2.00   硫 S ：≤0.030   磷 P ：≤0.045
鉻 Cr：18.00~20.00   鎳 Ni：8.00～11.0

304H不銹鋼力學(xué)性能：
抗拉強度 σb (MPa)：≥520
條件屈服強度 σ0.2 (MPa)：≥205
伸長率 δ5 (％)：≥40
斷面收縮率 ψ (％)：≥60
硬度 ：≤187HB≤90HRB≤200HV
304H對照我國牌號為：07Cr19Ni10

304H不銹鋼GB24511標(biāo)準(zhǔn)的國內(nèi)代號：S30409
